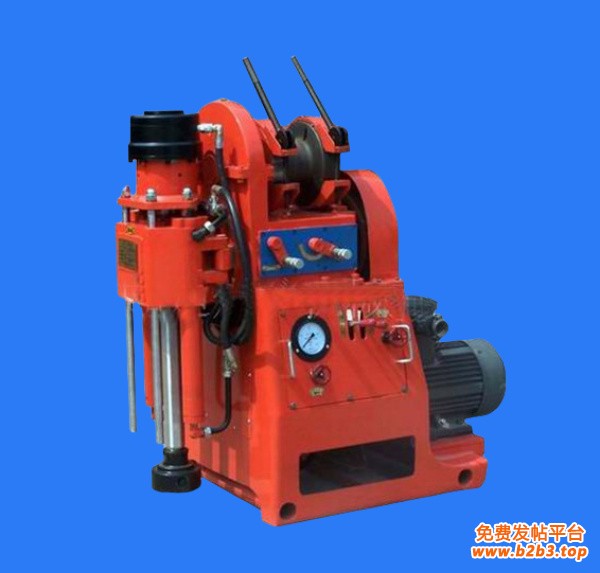

ZLJ-750型煤矿安全坑道钻机



一、矿用安全钻机，坑道钻机的用途

  主要用于煤矿井下供钻探深度为75m的各种角度的瓦斯抽(排)放孔、煤层注水孔、注浆灭火孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤8的煤、岩层。采用整体箱式结构，具有体积小、重量轻、移动安装方便、传动效率高等优点，还采用全断面钻进，可在不同硬度的岩层中打任何角度的钻孔，但在煤层、软岩石及中硬岩石中钻孔时效率高。



二、结构特点

 钻机主要包括：齿轮油泵、换向阀、伞齿轮、卡盘油缸、液压卡盘、中间齿轮、中速主动齿轮、慢速主动齿轮、慢速被动齿轮、立轴箱总成、间隔套等上百多种配件组成。

采用机械传动，结构简单，体积小，重量轻，使用方便，性能可靠。钻机配有液压卡盘及液压给进油缸。



三、结构简介

1、钻机由回转器、变速箱、机架、 纵仪等组成。电动机的动力由三根B型三角皮带传给 变速箱，同时有一根A型三角皮带传给液压系统油泵。

   回转器本体与连接盘由活节螺栓和螺母连接，松开螺母，本体可绕轴旋转，打开回转器 后即可进行升降钻具的使用。

   变速箱由三对直齿圆柱齿轮与两根平行的花键轴组成。动务由电动机首先传到大皮带轮 上，然后经过不同成对齿轮，将动力传给圆弧伞齿轮
