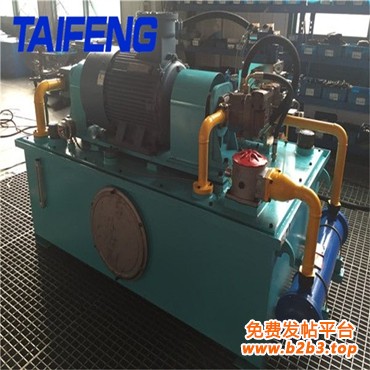

现货销售1250吨插装阀系统 双泵头 带支撑 山东泰丰
2024-01-22 11:47  浏览:18
价格:未填
发货:3天内
发送询价
 商品属性
订货号
6681
加工定制
货号
21
类型
控制阀
材质
型号
插装阀
品牌
泰丰
适用范围
机械液压设备
产品别名
二通插装阀
适用介质
油品
适用温度
100(℃)
公称压力
32(MPa)
公称通径
10(mm)
工作温度
高温
类型(通道位置)
直通式
连接形式
螺纹
零部件及配件
配件
流动方向
单向
驱动方式
电磁
形态
球式
压力环境
高压
主体材料
铸铁
是否跨境出口专供货源
商品描述
 TFJK二通插装阀集成控制模块是基于我公司开发的TLC二通插装阀插装件和TLFA控制盖板制成的通用叠加式模块。TFJK集成控制块依据“液阻”理论,采用“分解式”回路设计法,对先导控制回路和主级功率回路进行了优化,从而更加合理和充分地发挥了二通插装阀的模块化、可配组。集成化的优点和优势。TLJK集成控制块采用了计算机辅助设计,包括三维设计等方法,以提高设计的效率、柔性。可视化和可靠性。

TFJK集成控制块采用了立式多层次叠加方式。通过对主级功率回路和先导控制回路模块的选择和组合,可以组成十分多样化和全球变型的组合。它结构紧凑,连接简单可靠,其中,先导控制模块化不仅便于集成化的组合设计和变型,对整个控制回路和系统的调试、维护和故障检修等都有十分有利。

 如何合理的选择TFJK,以组成所需要的控制回路和系统,请用户和本公司技术部联系,我们乐意提供详细资料和进一步的支持。



插装件是二通插装阀控制组件中的功能原理构件,它的主体采用了座阀结构,称为座阀主级,与传统的滑阀结构有很大的不同。 插装件一般有阀芯和阀套、端盖、密封件和弹簧等组成。通径16-32的插装件采用端盖结构,通径40以上不用端盖。阀芯和阀套之间为滑动配合,与阀套座部分的密封配合为线密封,该部分的几何形状特征十分重要,并具有多种选择。阀芯有不同的面积比,还可以选择不同的开启压力的弹簧,以满足不同的应用要求。



新型的TLC二通插装阀插件具有以下特征:



1、压差---流量特性较老系列产品有明显提高



2、插装件的阀芯、阀套等具有多样化的配置性能,可满足客户各种不同的需要



3、可提供多种面积比



4、可提供具有缓冲尾部和不同节流槽的阀芯



5、可提供不同的开启压力



6、可提供带柔性密封的阀芯



7、TLC和TLFA系列二通插装阀可以用于各种固定和移动液压系统的模块化、集成化控制,满足各种多样化应用,还可用来组合TFJK通用型集成叠加式模块。
