订货号

6681

加工定制

是

货号

21

类型

控制阀

材质

铁

型号

插装阀

品牌

泰丰

适用范围

机械液压设备

产品别名

二通插装阀

适用介质

油品

适用温度

100（℃）

公称压力

32（MPa）

公称通径

10（mm）

工作温度

高温

类型（通道位置）

直通式

连接形式

螺纹

零部件及配件

配件

流动方向

单向

驱动方式

电磁

形态

球式

压力环境

高压

主体材料

铸铁

是否跨境出口专供货源

是

商品描述

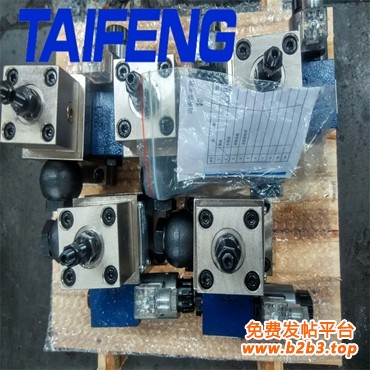

 TFJK二通插装阀集成控制模块是基于我公司开发的TLC二通插装阀插装件和TLFA控制盖板制成的通用叠加式模块。TFJK集成控制块依据“液阻”理论，采用“分解式”回路设计法，对先导控制回路和主级功率回路进行了优化，从而更加合理和充分地发挥了二通插装阀的模块化、可配组。集成化的优点和优势。TLJK集成控制块采用了计算机辅助设计，包括三维设计等方法，以提高设计的效率、柔性。可视化和可靠性。



TFJK集成控制块采用了立式多层次叠加方式。通过对主级功率回路和先导控制回路模块的选择和组合，可以组成十分多样化和全球变型的组合。它结构紧凑，连接简单可靠，其中，先导控制模块化不仅便于集成化的组合设计和变型，对整个控制回路和系统的调试、维护和故障检修等都有十分有利。



 如何合理的选择TFJK，以组成所需要的控制回路和系统，请用户和本公司技术部联系，我们乐意提供详细资料和进一步的支持。







插装件是二通插装阀控制组件中的功能原理构件，它的主体采用了座阀结构，称为座阀主级，与传统的滑阀结构有很大的不同。 插装件一般有阀芯和阀套、端盖、密封件和弹簧等组成。通径16-32的插装件采用端盖结构，通径40以上不用端盖。阀芯和阀套之间为滑动配合，与阀套座部分的密封配合为线密封，该部分的几何形状特征十分重要，并具有多种选择。阀芯有不同的面积比，还可以选择不同的开启压力的弹簧，以满足不同的应用要求。







新型的TLC二通插装阀插件具有以下特征：







1、压差---流量特性较老系列产品有明显提高







2、插装件的阀芯、阀套等具有多样化的配置性能，可满足客户各种不同的需要







3、可提供多种面积比







4、可提供具有缓冲尾部和不同节流槽的阀芯







5、可提供不同的开启压力







6、可提供带柔性密封的阀芯







7、TLC和TLFA系列二通插装阀可以用于各种固定和移动液压系统的模块化、集成化控制，满足各种多样化应用，还可用来组合TFJK通用型集成叠加式模块。
